深度图重建世界空间

深度图重建世界空间是从深度信息计算出对应像素的世界位置坐标，对于实现如Raymarching、阴影映射、环境遮挡和后处理效果（例如景深和运动模糊）等高级图形效果至关重要。

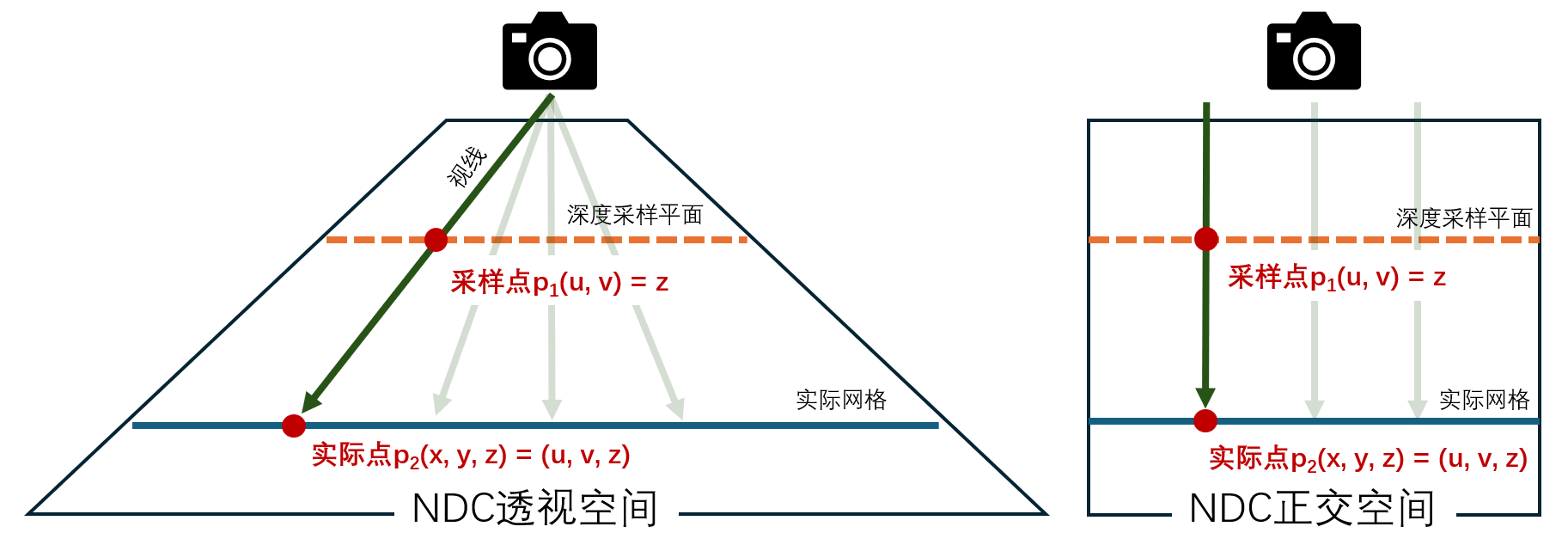

NDC变换法

在该方法中，需要先构建出NDC坐标，再通过VP矩阵（视图矩阵和透视矩阵）将NDC坐标变换到世界空间。

1. 首先将屏幕UV转到NDC空间（映射到[-1, 1]）得： $$ \text{NDC}_{XY} = 2 \cdot \text{UV}_\text{screen} - 1 $$
2. 构建NDC空间下的Z值，并补全W分量： $$ \begin{align*} \text{NDC}_{Z} &= \begin{cases} \text{Depth}, & \text{DirectX} \\ 2 \cdot \text{Depth} + 1, & \text{OpenGL} \end{cases} \\[10pt] \text{NDC}_{W} &= 1.0 \end{align*} $$
3. NDC空间转世界空间的齐次坐标（视图矩阵 & 透视矩阵 & 齐次除法）： $$ \begin{align*} \text{Position}_\text{WSHC} &= M_{\text{View}}^{-1}\cdot M_{\text{Project}}^{-1}\cdot\text{NDC} \\[10pt] \text{Position}_{XYZ} &= \frac{(\text{Position}_\text{WSHC})_{XYZ}}{(\text{Position}_\text{WSHC})_{W}} \end{align*} $$

Unity示例如下：

half4 frag(Varyings IN) : SV_Target {
	// 采样深度图
	real rawDepth = SampleSceneDepth(IN.uv);

	// 转为平台规范的 NDC Z
	#if UNITY_REVERSED_Z
		// D3D/Vulkan: Reverse-Z，rawDepth [0,1] 对应 [远, 近]
		// NDC Z 需要映射到 [0,1]
		float ndcZ = rawDepth;
	#else
		// OpenGL: 传统 Z，rawDepth [0,1] 对应 [近, 远]
		// NDC Z 需要映射到 [-1,1]
		float ndcZ = lerp(UNITY_NEAR_CLIP_VALUE, 1.0, rawDepth);
	#endif

	// 重建世界空间位置
	float3 worldPos = ComputeWorldSpacePosition(IN.uv, ndcZ, UNITY_MATRIX_I_VP);
}

大部分逻辑已经被封装成函数ComputeWorldSpacePosition。

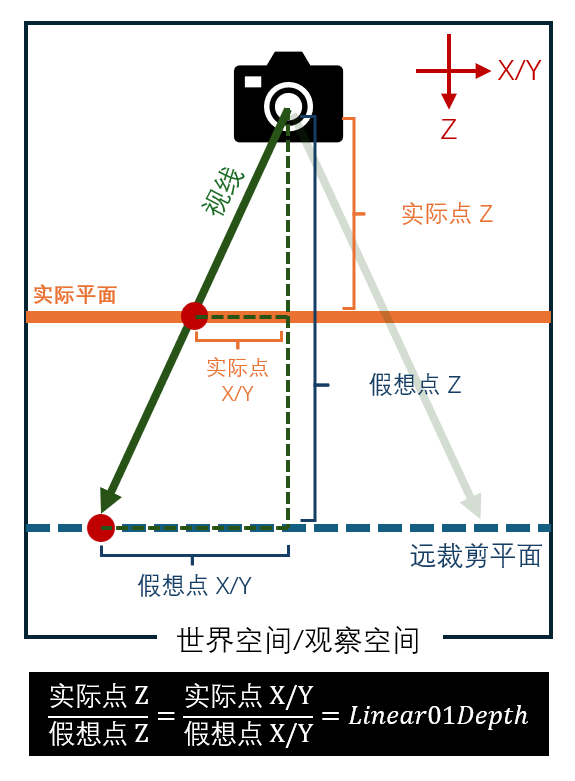

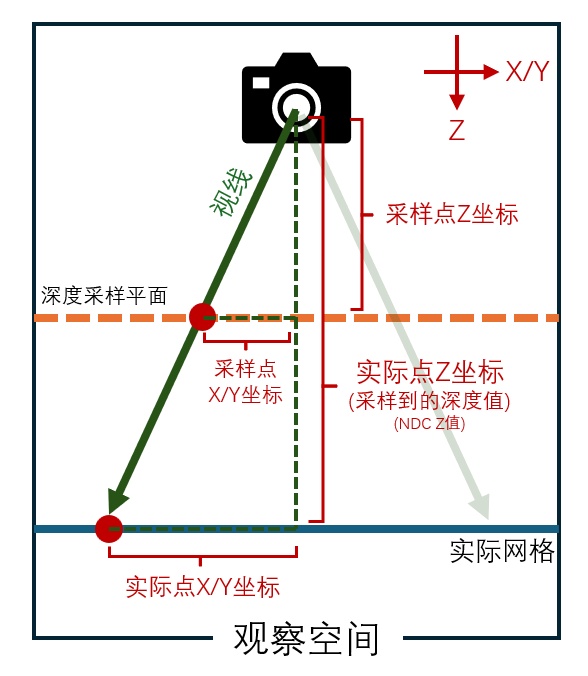

远裁剪平面法（相似三角形法）

1. 首先将屏幕UV转到NDC空间（映射到[-1, 1]）得： $$ \text{NDC}_{XY} = 2 \cdot \text{UV}_\text{screen} - 1 $$
2. 假设点在远裁剪平面上，构建NDC空间下的Z值，并补全W分量： $$ \begin{align*} \text{NDC}_{Z} &= \begin{cases} 0, & \text{DirectX} \\ 1, & \text{OpenGL} \end{cases} \\[10pt] \text{NDC}_{W} &= 1.0 \end{align*} $$
3. 求该假设的远裁剪平面上的点的世界坐标： $$ \begin{align*} \text{Position}_{\text{远}_\text{WSHC}} &= M_{\text{View}}^{-1}\cdot M_{\text{Project}}^{-1}\cdot\text{NDC} \\[10pt] \text{Position}_{\text{远}_{XYZ}} &= \frac{(\text{Position}_{\text{远}_\text{WSHC}})_{XYZ}}{(\text{Position}_{\text{远}_\text{WSHC}})_{W}} \end{align*} $$
4. 根据深度插值出最终坐标： $$ \text{Position} = \text{Lerp}(\text{Position}_{\text{相机}_{XYZ}}, \; \text{Position}_{\text{远}_{XYZ}}, \; \text{Linear01Depth}) $$

解释：当深度为0时，说明最终坐标正好在相机的位置；当深度为1时，说明最终坐标在远裁剪平面上。

Unity示例如下：

Varyings vert(Attributes IN) {
    Varyings OUT;
    // 调用 URP 内置函数，根据 ID 计算裁剪空间坐标和 UV
    OUT.positionCS = GetFullScreenTriangleVertexPosition(IN.vertexID);
    OUT.uv = GetFullScreenTriangleTexCoord(IN.vertexID);

    // ---- 核心：在 VS 构造射线 ----

    // 获取远裁剪面的 NDC Z
    #if UNITY_REVERSED_Z
	    // D3D/Vulkan: Reverse-Z，rawDepth [0,1] 对应 [远, 近]
        float farZ = 0.0;
    #else
	    // OpenGL: 传统 Z，rawDepth [0,1] 对应 [近, 远]
        float farZ = 1.0;
    #endif

    /*
    // 从 UV 还原 NDC 的 XY 坐标 [-1, 1]
    float2 ndcXY = OUT.uv * 2.0 - 1.0;
    #if UNITY_UV_STARTS_AT_TOP
	    ndcXY.y = -ndcXY.y;
	#endif
    // 构建远裁剪面上的点
    float4 farClipPos = float4(ndcXY, farZ, 1.0);
    // 裁剪空间转观察齐次空间
    float4 farClipPosWS = mul(UNITY_MATRIX_I_VP, farClipPos);
    // 顶点数越少，这里的透视除法执行得也就越少，极赚！
    farClipPosWS.xyz /= farClipPosWS.w;
    OUT.farClipPosWS = farClipPosWS.xyz;
    */
    // 运算逻辑一样
    OUT.farClipPosWS = ComputeWorldSpacePosition(OUT.uv, farZ, UNITY_MATRIX_I_VP);
    return OUT;
}

half4 frag(Varyings IN) : SV_Target {
	// 采样深度图
	real rawDepth = SampleSceneDepth(IN.uv);
	float linear01 = Linear01Depth(rawDepth, _ZBufferParams);

	// 根据深度插值出最终坐标
	float3 worldPos = lerp(_WorldSpaceCameraPos, IN.farClipPosWS, linear01);
}

两种方法的对比

这两种方法的运算逻辑实际上基本上是一样的，远裁剪平面法更像是NDC变换法的一种优化手段。

计算量对比

• 在NDC变换法中，所有的计算均在片元着色器中进行，故其计算压力与像素数量正相关；
• 而远裁剪平面法的大部分计算都在顶点着色器中进行，故其计算压力与顶点数量正相关。 深度图重建世界空间的大多数应用所使用Mesh的顶点并不多，如后处理所使用顶点就极少，在这种情况下远裁剪平面法的计算量比NDC变换法的少了不是一星半点。

精度问题

远裁剪平面法是通过计算顶点上的数据，再通过插值传到片元。在后处理场景理论上不会有什么损失，但其他场景可能会产生损失。
